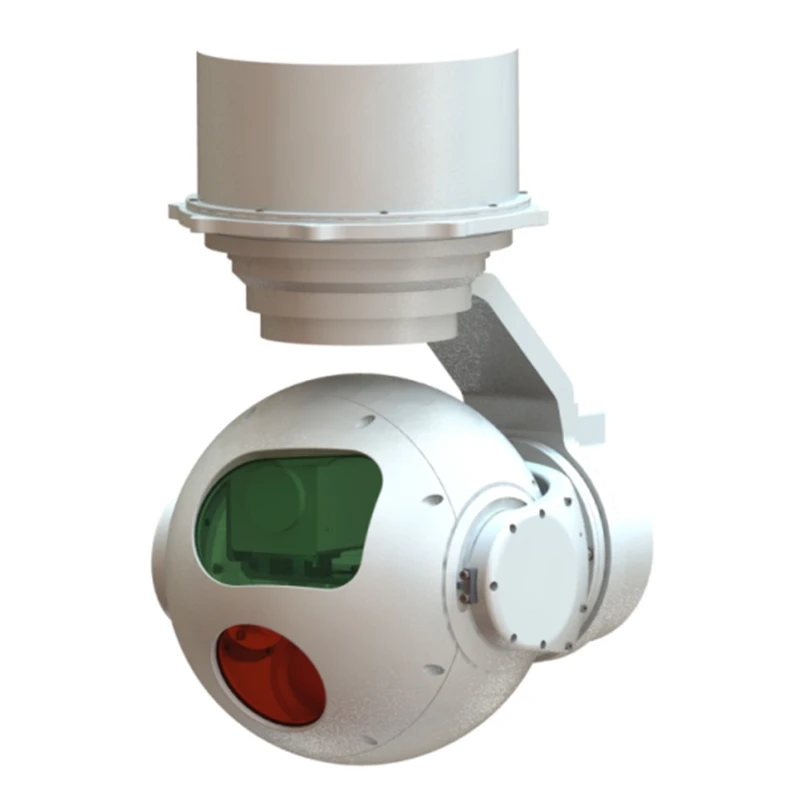

Il C230D (-R) è un gimbal EO\/IR ISR a quattro assi progettato per la sorveglianza aerea versatile. Dotato di sensori avanzati, tra cui una fotocamera a infrarossi non pregiata a fuoco fisso e una fotocamera leggera visibile ad alta risoluzione, questo gimbal offre prestazioni eccezionali nell'osservazione target diurne e notte, monitoraggio del fuoco, monitoraggio e mira. Con un design robusto che supporta l'isolamento passivo 6-, la C230D garantisce immagini stabili anche in condizioni difficili, rendendolo ideale per droni, aerei ad ala fissa ed elicotteri.
Caratteristiche chiave
Rilevamento target avanzato: Capacità di ricerca e rilevamento target a lunga distanza e ad ampio raggio.
Tracciamento di precisione: Tracciamento target ad alta precisione con misurazione della distanza in tempo reale.
Monitoraggio degli incendi: Allarme del punto di fuoco con misurazione della temperatura regionale, avvisi ad alta temperatura e marcatura del telaio.
Controllo integrato: Funzioni opzionali di visualizzazione e controllo per l'archiviazione delle immagini, la riproduzione e l'interazione umana.
6- Asse Isolamento passivo: Riduce le vibrazioni in tutti e sei i gradi di libertà (X, Y, Z traduzioni e imbardate, pitch, rotoli), garantendo immagini stabili durante il volo ad alta velocità e le condizioni turbolente.
SpecificheScheda dati
| Categoria\/elementi | Specifiche |
| Panoramica del sistema | 4- Axis Droom Gimbal per ISR aereo, osservazione diurne e notturna, monitoraggio del fuoco e tracciamento del bersaglio. |
| Telecamera TI (IR) | |
| Tipo di rivelatore | Vox lwir non raffreddato a infrarossi |
| Spettro | 8 -14 μm |
| Risoluzione | 640×512 |
| Dimensione dei pixel | 12 μm |
| Lunghezza focale | 55 mm (altre opzioni di obiettivo disponibili) |
| Field of View (FOV) | 8,7 gradi × 7 gradi |
| Zoom elettronico | 1 a 4 zoom continuo (dimensione del passaggio 0. 1) |
| Netd | Meno o uguale a 4 0 mk @ 25 gradi, f#1.0 |
| Caratteristiche | Auto-controllo di accensione, correzione automatica\/manuale\/sfondo, regolazione della luminosità\/contrasto, display\/nascondi\/spostamento del mirino |
| Radiometrico (-r) | |
| Ingranaggio | 200 gradi - 400 gradi |
| Allineare | 50m - 400m |
| Telecamera EO | |
| Sensore di immagine | 1\/2.8 Tipo "Exmor R" Sensore CMOS |
| Risoluzione | 1920 × 1080 @ 30 fps |
| Illuminazione minima | Color 0. 01 lx |
| Lente | 30x zoom ottico, 12x zoom digitale |
| Lunghezza focale | 4,3 mm a 129. 0 mm |
| Field of View (FOV) | 2,34 gradi × 1,32 gradi a 65,1 gradi × 36,6 gradi |
| 4- Sistema stabilizzato con giroscopio AXIS | |
| Gamma di azimut | Continuo a 360 gradi |
| Portata | {{0}} grado in -110 grado (0 grado in orizzontale, negativo verso il basso) |
| Roll Range | +55 grado a -55 |
| Controllo del sensore EO | ± 5 gradi Pan ed inclinazione Regolazione fine |
| Precisione di stabilizzazione | 0. 5 mrad (1σ) |
| Precisione della posizione | 1 Mrad |
| Velocità angolare massima | 60 gradi \/s |
| Meccanico, elettrico e interfacce | |
| Peso | Meno o uguale a 7 kg |
| Dimensioni | ~ 234 × 185 × 330 mm |
| Interfacce esterne | 1 Interfaccia di rete ETH\/IP, |
| 1 può interfaccia di comunicazione | |
| Tensione di alimentazione | Da 20 a 32 V. |
| Potenza nominale | Meno o uguale a 40 w |
| Image Tracker | |
| Tasso di aggiornamento | 50 Hz |
| Velocità di tracciamento | ± 32 pixel\/campo |
| Tracciamento della memoria target | Supportato |
| Dimensione target | Tipico 16x16 a 128x128 pixel |
| Ambientale | |
| Temperatura operativa | -40 grado a +65 |
| Resistenza | Spray salino, umidità e resistenza alla pioggia |
| Vibrazione | Soddisfa GJB150.16A C.10 Requisiti di prova dell'ambiente di vibrazione elicotteri |
| Carico del vento | Funziona normalmente a una velocità di volo minima di 360 km\/h |
| Modalità operative | Modalità di ricerca, modalità di tracciamento, modalità di stabilizzazione puntuale, servizio e modalità di manutenzione |
Applicazioni
ISR (intelligenza, sorveglianza e ricognizione): Cerca e rileva rapidamente obiettivi su lunghe distanze.
Monitoraggio degli incendi: Rilevare e monitorare i punti di incendio con misurazioni e allarmi precisi della temperatura.
Tracciamento target: Traccia automaticamente gli obiettivi con alta precisione, ideale per la sorveglianza e la ricognizione.
