Laser Range Finder da 18 km Anti - vibratione e Foglio dati tecnici scioccanti
Questa specifica tecnica delinea le funzioni, le applicazioni, gli indicatori tecnici chiave e i requisiti di adattabilità ambientale del Finder del campo laser.
Funzioni principali
• Funzionalità di controllo di accensione/off
• Laser che va con Report Reporting di distanza -
• Over - funzionalità di allarme della temperatura
• Protezione della connessione inversa polarità di potenza, sovracorrente e protezione da sovratensione
• Self - Capacità di rilevamento, incluso Power - su self - test, Test periodico - e manutenzione auto -
• Funzionalità del conteggio degli impulsi
• Software Upgrade online tramite Bus Can Bus
Requisiti dell'indicatore di prestazione chiave
Tabella: indicatori di prestazione chiave
| Categoria | Specifiche | Valore/descrizione |
| Funzionalità LRF | Lunghezza d'onda laser | 1.54μm±0.01μm |
| Tempo di preparazione | Meno o uguale a 1 minuto | |
| Energia laser | Maggiore o uguale a 200 μj | |
| Divergenza del raggio laser | Meno o uguale a 0,3 mrad | |
| Raggio puntato spaziale Instabilità |
Meno o uguale a 0,03 MRAD (10) | |
| Range Range* | Non inferiore a 0,3 km a 18 km | |
| Precisione a distanza | Meglio di 5m | |
| Tasso di successo a distanza | Maggiore o uguale al 98% | |
| Ripetizione laser Frequenza |
1 Hz, 5Hz | |
| Laser Continuous Ranging Tempo |
Massimo a distanza continua tempo maggiore o uguale a 1 minuto, intervallo inferiore o uguale a 30 s |
|
| Asse ottico non - | ||
| Parallelismo al montaggio Superficie |
Meno o uguale a i ' | |
| Elettrica e Energia |
Tensione di alimentazione | +22 vto +29 v |
| Consumo energetico | Picco inferiore o uguale a 20 W, in media inferiore o uguale a 10w | |
| Peso | Meno o uguale a 600 g | |
| Meccanico | Dimensioni esterne | Meno o uguale a 127 mm × 85 mm × 53mm |
| (W/O Connettore) | ||
| Ambientale | Temperatura operativa | -40 gradi in +60 grado |
| Temperatura di conservazione | -55 gradi di grado in +70 grado |
Vibrazione e test scioccante
| Articoli di prova | Procedura di prova (breve descrizione) |
| Test funzionale di vibrazione | Operazione normale durante la vibrazione per GJB 150.16a-2009; 3 assi ortogonali, 1H per asse; accettazione: x, y, assi z, 20 minuti per asse |
| Test di resistenza delle vibrazioni | Funzionamento normale dopo 1,6 volte la grandezza di vibrazione funzionale; assi 3orthogonali, 3H per asse |
| Test di shock | Operazione normale dopo metà - shock d'onda sinusoidale: accelerazione di picco 15g, durata di 11ms, 1,05 m/s variazione di velocità, maggiore o uguale a 55 ms tra shock adiacenti; 3 assi, 6 direzioni, 3 impatti per direzione (totalmente 18 volte) |
*NOTA: misurato in condizioni di altitudine di aeromobili di condizione 9 km, visibilità del terreno 20 km, turbolenza atmosferica media, riflettività diffusa 0,2, dimensione target 10 m × 10 m)

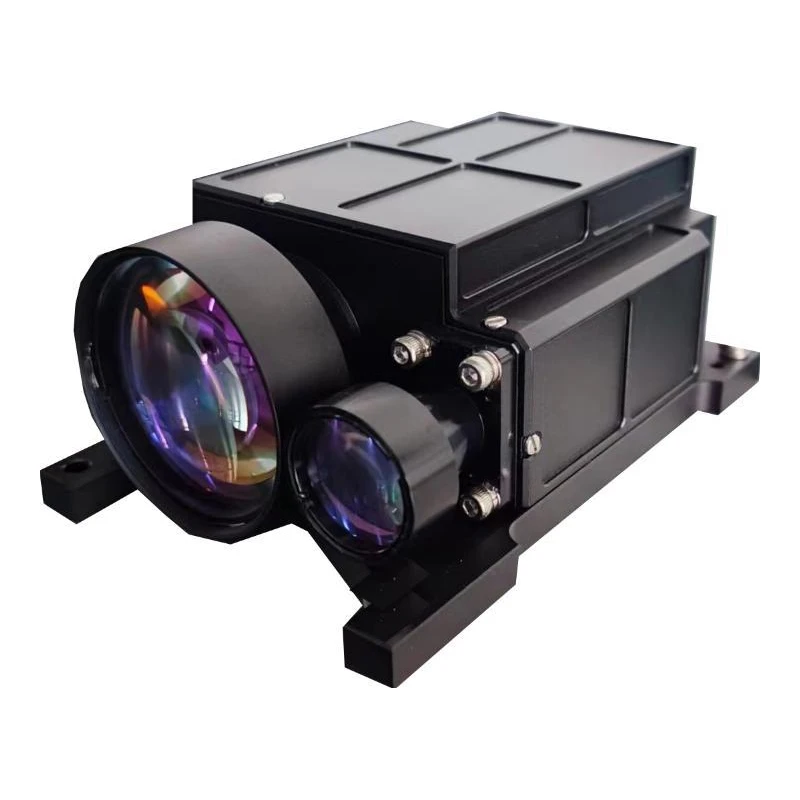

Immagine del prodotto:
Disegni dimensionali:
Disegni dimensionali:
