Descrizione
CARATTERISTICHE:
- Adottare il doppio spettro ad alta definizione, IE, la luce visibile e l'imaging a infrarossi non rafforzati LWIR;
- Con funzione di stabilizzazione della linea ad alta precisione;
- Supporto per rilevare e identificare gli obiettivi di terra;
- Supportare le modalità di lavoro ISR basiche e anticipate, come ricerca, monitoraggio, bloccaggio, guida ecc.;
- Supportare da tracciare senza scivolare o perdere quando l'immagine target rotola, si restringe o si allarga rapidamente;
- Viene eliminato il supporto per riconquistare automaticamente l'obiettivo dopo l'occlusione a breve termine di nuvole, scene di terra, ecc.
- Supportare la funzione di personalizzazione e visualizzazione di sovrapposizioni dei caratteri;
- Supportare la funzione di posizionamento target;
- Supportare la funzione di portata di laser;
- Supportare la funzione di autotest e diagnosi dei guasti
Scheda dati
| Articolo | Valore/descrizione | |
| Modello | E170 compact 2- Asse Giro stabilizzato il peso ultra luce ISR GIMBAL | |
| Fotocamera | ||
| Opzione LWIR non raffreddata | ||
| Sensore | 640x512/12 µm Vox | |
| Netd | < 40mk @ 300K F1.0 | |
| Lente | 63mm f 0. 8 | |
| Fov | 6,9 gradi x5,5 gradi | |
| Tavolozza | 16 tavolozze di colori | |
| Telecamera diurna | ||
| Sensore | 2MP @ 1920x1080, 1/1.8 inch CMOS | |
| Spettro | 0.4-0.9μm | |
| Lente | 4,3 mm ~ 129 mm 30x zoom ottico | |
| Fov | 63,7 gradi -2. 3 gradi | |
| LRF (Laser Range Finder) | ||
| Lunghezza d'onda | 1535nm | |
| Precisione | ±2m | |
| Max. Allineare | 4 km (oggetto 4x6m) | |
| Frequenza | 1Hz | |
| Stabilizzazione e sistema | ||
| Termal Vision DR e Performance della distanza di tracciamento | ||
| Rilevamento: rilevamento da parte della legge di Johnson, avg. 4 pixel | ||
| Riconoscimento: riconoscimento da parte della legge di Johnson, avg. 8 pixel | ||
| Auto-recg. & Tracking: distanza di riconoscimento automatico e monitoraggio, AVG. 12 (4x3) pixel | ||
| Atmosfera Clearance> 25 km | ||
| Le distanze sono solo per riferimento e non devono essere seguite nella condizione di applicazione reale | ||
| Lwir @ nfov (temporaneamente non disponibile) | ||
| Rilevamento | Riconoscimento | |
| Veicolo/ Piccole barche (6x3m) | >10 km | ~ 2,6 km |
| UMAN USDOD (1.8x 0. 92m) | >2 km | ~500m |
| Azimut | Elevazione | |
| Allineare | ± 360 gradi | -110 grado -+10 |
| Velocità angolare | >50 gradi /s | |
| Velocità di accelerazione angolare | >90 gradi /s² | |
| Precisione della posizione * | <2 mrad | |
| Prestazioni di stabilizzazione ** | <100 μrad(1σ)(1º/2Hz,2º/1Hz) | |
| Modalità di stabilizzazione | Elevazione e azimut (2 assi) | |
| Modalità di scansione | Manuale, scansione settoriale, scansione panoramica; | |
| Funzioni | Boresight Realtime Posizione e spostamento della velocità angolare | |
| Interfacce | ||
| Comando e controllo | Design personalizzato/ RS422 | |
| Video | Design personalizzato/ 100 m Fast ETH | |
| Rilevamento e monitoraggio | ||
| Bersaglio | Drone, umano, veicoli, vasi, animali | |
| Calcolo degli obiettivi | Distanza, azimut, angolo di pitch | |
| PIXEL DEVAZIONE REFRESSHING RATE | 50Hz | |
| Velocità di tracciamento | 30 pixel/frame | |
| Min Target Contrast | 8% | |
| Coordinata | GPS, Beidou | |
| Ambientale, meccanico e generale | ||
| Temperatura operativa | -20 gradi -＋ 60 gradi | |
| Umiditiy | >95% (NO-CONDENSE) | |
| Energia | Media<20W, Peak<90W | |
| Voltaggio | Dc 24v (potenza in dc 20-28 V) | |

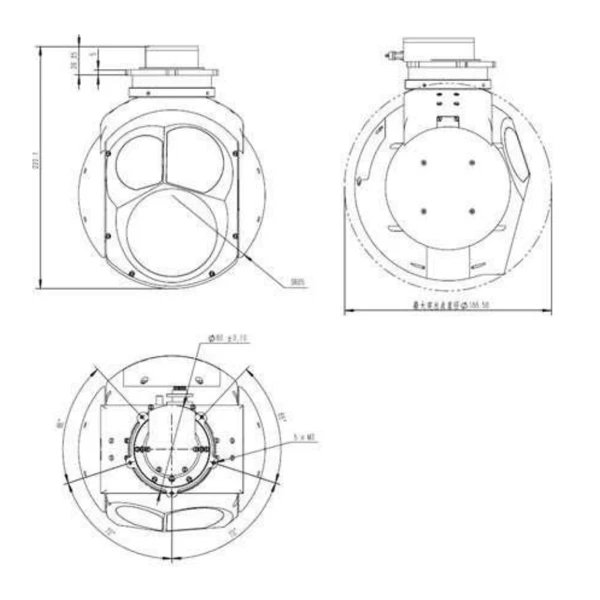

| Dimensione | Φ170 mm x 221mm | |
| Peso | <2.55kg | |
Ui/mmi
